油墨固化紫外灯珠怎么选？

油墨固化看匹配油墨光引发剂吸收峰 + 辐照强度（mW/cm²）+ 有效照射能量mJ/cm²；不是单纯看功率；油墨体系不同，波长是第一优先级。

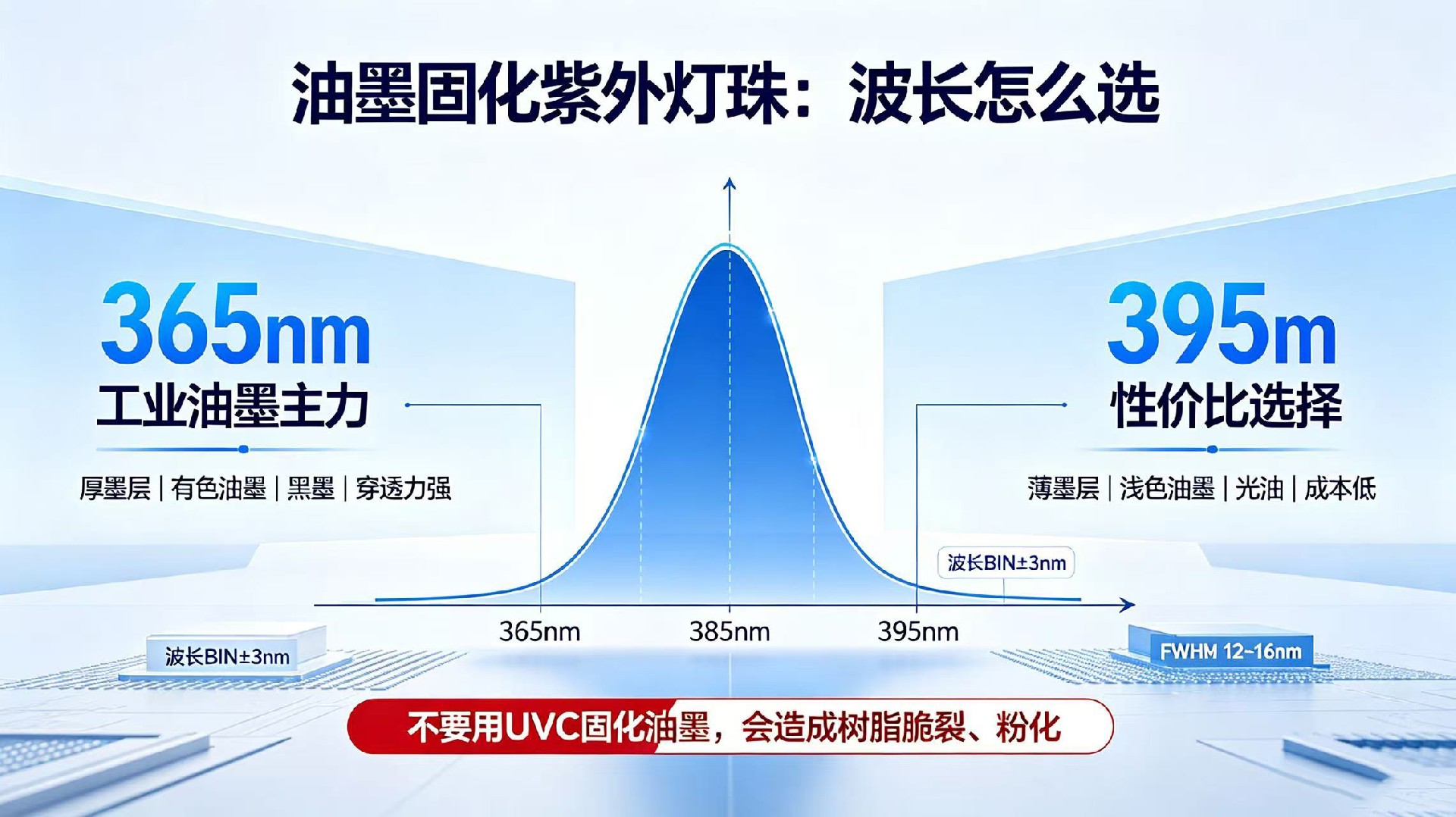

一、波长选择（最重要，选错功率再高也固化不干）

365nm（工业油墨主力推荐）

· 吸收匹配：多数自由基型UV油墨、UV胶、丝印油墨、喷涂油墨、部分数码喷印油墨；

· 特点：穿透力强，厚墨层、有色油墨（黑墨、深色油墨）优先选365nm；

· 缺点：芯片光衰相对395nm略高，对结温更敏感；

· BIN要求：峰值波长±3nm，FWHM半宽控制在12~16nm，光谱干净，减少杂散光。

395nm（性价比，薄墨层、浅色油墨）

· 适合：浅色薄墨、光油、罩光油、部分喷码；

· 优点：芯片外量子效率高、光衰更稳、成本低；

· 短板：穿透差，厚墨、黑色油墨容易表层干、底层不干（假干）。

补充：385nm属于中间波段，部分特殊油墨用，兼顾穿透与效率； 不要用UVC（265/275nm）固化油墨，UVC会直接破坏油墨树脂，造成脆裂、粉化，且UVC灯珠成本极高。

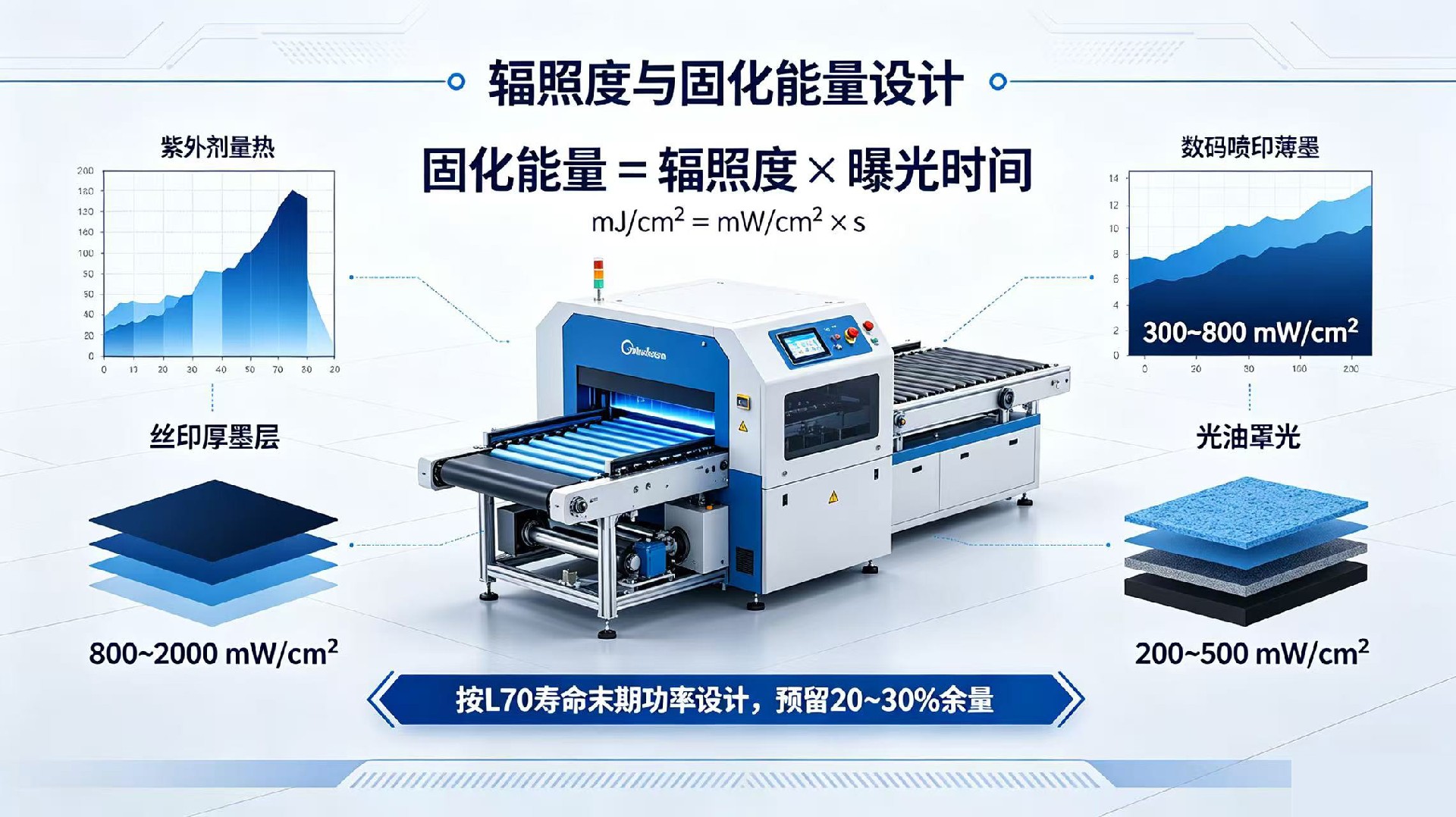

二、辐射功率、辐照度与能量设计

固化公式：固化能量（mJ/cm²）= 辐照度(mW/cm²) × 曝光时间(s)

1. 丝印厚墨：需要高辐照，800~2000 mW/cm²；

2. 数码喷印薄墨：300~800 mW/cm²；

3. 光油罩光：200~500 mW/cm²。

设计要点：必须按L70寿命末期功率计算固化能量，预留2030%余量；不能只看出厂初始功率。 灯珠标称功率是25℃积分球测试值；实际工作结温升高，输出会下降15%30%。

芯片选型策略二选一

1. 多颗小功率芯片阵列（推荐用于油墨固化，大面积、高均匀度） 单颗小芯片，结温均匀，更容易做窄VF、窄Po复合BIN；工作面辐照均匀，避免局部固化不足/过固化；单点灯珠损坏，不会大面积断固化。 缺点：灯珠数量多，固晶、BIN管控要求高；光学匀光需要透镜/复眼。

2. 大功率单芯芯片（适合窄幅、紧凑灯头） 灯珠数量少，组装简单；但大芯片台面内部有温度梯度，光斑均匀性差；窄BIN良率偏低，对固晶空洞非常敏感，空洞会造成局部过热光衰加速。

三、芯片关键指标

1. 芯片类型：倒装Flip-chip优先 光提取效率更高，散热路径好；正装UVA光损更大，长期高温可靠性弱。

2. 长期稳态结温Tj ≤70℃，短时峰值不超过80℃ UVA油墨固化灯一般是连续长时间点亮，结温是光衰头号杀手；结温每上升10℃，寿命大致减半。要求供应商提供Rth(j-c)热阻。

3. 光衰寿命 Tj=70℃、额定恒流连续点灯：

· 高端：L70≥20000h，1000h维持率≥93%，6000h≥85%

· 量产普通：L70≥12000h，1000h维持率≥90%

4. BIN分选（阵列方案强制要求） 复合BIN：波长 + 辐射功率Po + VF + IR； VF推荐0.1V一档窄BIN，并联阵列防止偏流，避免个别芯片过热掉队。

5. 晶圆管控 要求切除晶圆边缘Die（边缘芯片应力大，冷热冲击、老化后漏电高发），可提供晶圆Mapping；

6. Burn-in预筛选（工业印刷设备强烈建议） 70℃结温、额定电流，48~72h通电预老化；剔除带隐性微裂纹、漏电缺陷芯片，防止设备使用后期个别芯片衰减，造成固化光斑不均匀，出现局部不干。

7. ESD 裸UVA芯片HBM≥2000V；灯珠成品建议≥3000V，内置齐纳保护；印刷产线有摩擦静电，容易造成ESD软损伤，后期漏电抬升。

四、封装结构（油墨固化工况：高温、臭氧、粉尘）

1. 支架：陶瓷支架（3535 / 6868等），长期UVA照射，塑胶支架会老化变黄、粉化。

2. 窗口透镜：石英透镜（熔融石英）；普通玻璃会吸收UVA，快速衰减输出。

3. 透镜镀膜：增透AR膜，提升UVA透过率；选择耐UVA老化镀膜，避免长期照射镀膜失效。

注意：UVA 365nm会产生微量臭氧；腔体要考虑排风，臭氧会加速封装材料老化，同时对人员有刺激。

五、驱动电路设计

1. 恒流驱动，禁止恒压；温度变化VF漂移，恒压会造成电流失控过热。

2. 多颗并联：必须窄VF BIN；多串方案，每串增加均流。

3. 保护功能：过流保护、过温保护；设备停机风扇延时散热，防止余热积累抬高芯片结温。

六、光学配套

1. 透镜：聚光透镜，把紫外能量集中到印刷幅面；根据工作距离、幅宽选择半角。

2. 反光腔：高反射铝或者抛光铝腔体；注意腔体长期受UVA照射氧化发黑，降低反射效率。

3. 匀光设计：大面积印刷优先复眼透镜，消除明暗条纹，保证整幅油墨固化均匀。

七、可以这样问供应商：

1. 峰值波长、波长BIN区间，光谱FWHM；25℃额定辐射功率、积分球测试条件；

2. 芯片倒装/正装，是否切除晶圆边缘Die，能否提供晶圆Mapping；

3. 灯珠成品HBM ESD等级，是否内置齐纳二极管；

4. Tj=70℃连续点灯，1000h/6000h功率维持率，L70寿命，提供老化曲线；

5. Burn-in预筛选条件、失效判定标准；漏电FA能力，区分划片侧壁损伤/外延缺陷；

6. 冷热冲击、高温储存可靠性条件与验收标准；

7. 石英透镜透过率、镀膜耐UVA老化性能；

8. 推荐驱动电流、长期最大允许结温、Rth(j-c)热阻。

                                                        总结清单（方便清晰）
