在UVC LED水处理商业化加速替换传统汞灯的浪潮下，越来越多设备厂商发现一个共性痛点：

实验室单颗灯珠测试数据很漂亮，组装成多灯阵列投入实际水体消毒后，

杀菌效果持续下滑、批次稳定性差。溯源排查后，很多问题都指向芯片结温漂移。

结温上升会带来波长偏移、光功率跌落、VF正向电压漂移、光衰加速等连锁问题，

尤其多颗灯珠组成阵列时，热耦合效应会放大风险，直接造成整套消毒反应器灭活剂量不达标。

不同于单颗灯珠样品测试，水体消毒UV LED阵列是光电、热学、流体、光学耦合的复杂系统。

如何抑制结温漂移、做好阵列均温设计，已经成为当前水处理UVC方案商、结构工程师、

灯珠供应商共同攻坚的核心课题。很多项目只关注总光功率，忽略阵列内部热相互干扰，

最终出现样机合格、量产翻车、后期运维故障频发的情况。

本文从热机理、阵列设计痛点、管控方案、落地选型等维度，解析UV LED水体消毒阵列的设计要点。

一、底层机理：结温漂移如何摧毁整套消毒阵列性能

UV LED芯片的结温，是决定光电参数稳定性的核心变量，

UVC波段AlGaN芯片对温度敏感度远高于常规UVA灯珠。

当芯片结温升高，会同步触发三类劣化，在阵列场景下被成倍放大。

第一是光功率衰减。UVC芯片电光转换效率本身偏低，大部分电能转化为热量。

结温每升高一定区间，输出光功率会明显下降。阵列中灯珠密集排布，

相邻器件互相导热，局部形成热岛，热岛区域灯珠输出功率持续走低，

阵列辐照均匀度被破坏，反应器内出现“剂量盲区”，部分水流区域接收紫外剂量达不到灭活标准。

第二是光谱峰值漂移。UVC芯片波长随结温上升发生红移，

265nm、275nm消毒波段一旦偏移，会偏离微生物核酸最佳吸收波段。

单颗灯珠漂移幅度有限，但阵列里每一颗灯珠散热条件不一致，会出现阵列内波长离散。

原本统一设计的消毒光谱，变成多波长混杂输出，预设的杀菌效率模型失效。

第三是VF正向电压漂移与BIN失效。结温变化会改变芯片串联电阻，VF随之偏移。

如果阵列采用串并联驱动方案，电压的不一致会造成电流分配失衡：

部分灯珠分流过大、过热加剧，进入恶性循环；部分灯珠驱动不足，输出偏低。

前期按照常温25℃分光BIN筛选的灯珠，在高温工况下BIN分类失效，前期分光管控工作失去意义。

水体场景还有特殊叠加项：水本身是流动冷却介质，

但水流分布不均、水垢附着、反应器内壁结垢，会破坏预设散热条件。

很多设计想依靠水流直接带走热量，一旦流速波动、水垢堆积，换热热阻快速上升，结温立刻失控。

二、阵列布局第一难：热耦合效应，密集排布带来热岛连锁反应

为了达到水处理所需总紫外剂量，工程上普遍采用多灯珠阵列排布。

很多工程师直接按照平面均匀布灯思路，简单等距摆放灯珠，却低估UVC芯片之间的热耦合。

单颗灯珠散热路径相对简单，热量从芯片→支架→散热基体向外传导。当多颗灯珠近距离排列，

每一颗都是独立热源，热量互相叠加。阵列中心区域热量堆积、散热路径更长，

边缘位置散热条件更好，自然而然形成中心高温区、边缘低温区。

同一阵列内部结温差可以达到十几摄氏度，直接造成阵列光电参数两极分化。

串并联结构会进一步放大风险。常见的多串多并阵列，同一并联支路里，

一颗灯珠因为结温升高VF下降，会抢夺更多电流，功耗进一步上升，温度更高，

形成正反馈热失控，严重时会出现单颗灯珠提前烧毁，连带整串灯珠工作异常。

同时，阵列排布还要兼顾光学均匀性。如果为了散热拉大灯珠间距，

反应器内部紫外辐照容易出现明暗分区，产生消毒死角；

如果缩小间距保证光照均匀，热耦合加重、结温漂移风险上升。

散热需求和光学均匀性天然存在矛盾，

这是UV消毒阵列设计最难平衡的一点，也是很多方案踩坑的地方。

三、流体与换热设计难点：不要高估水体的自然冷却能力

水处理UV阵列天然有冷却水介质，很多设计误区就是：

泡在水里就不用担心散热。实际上，水体冷却效果高度依赖流场结构，且存在诸多不可控变量。

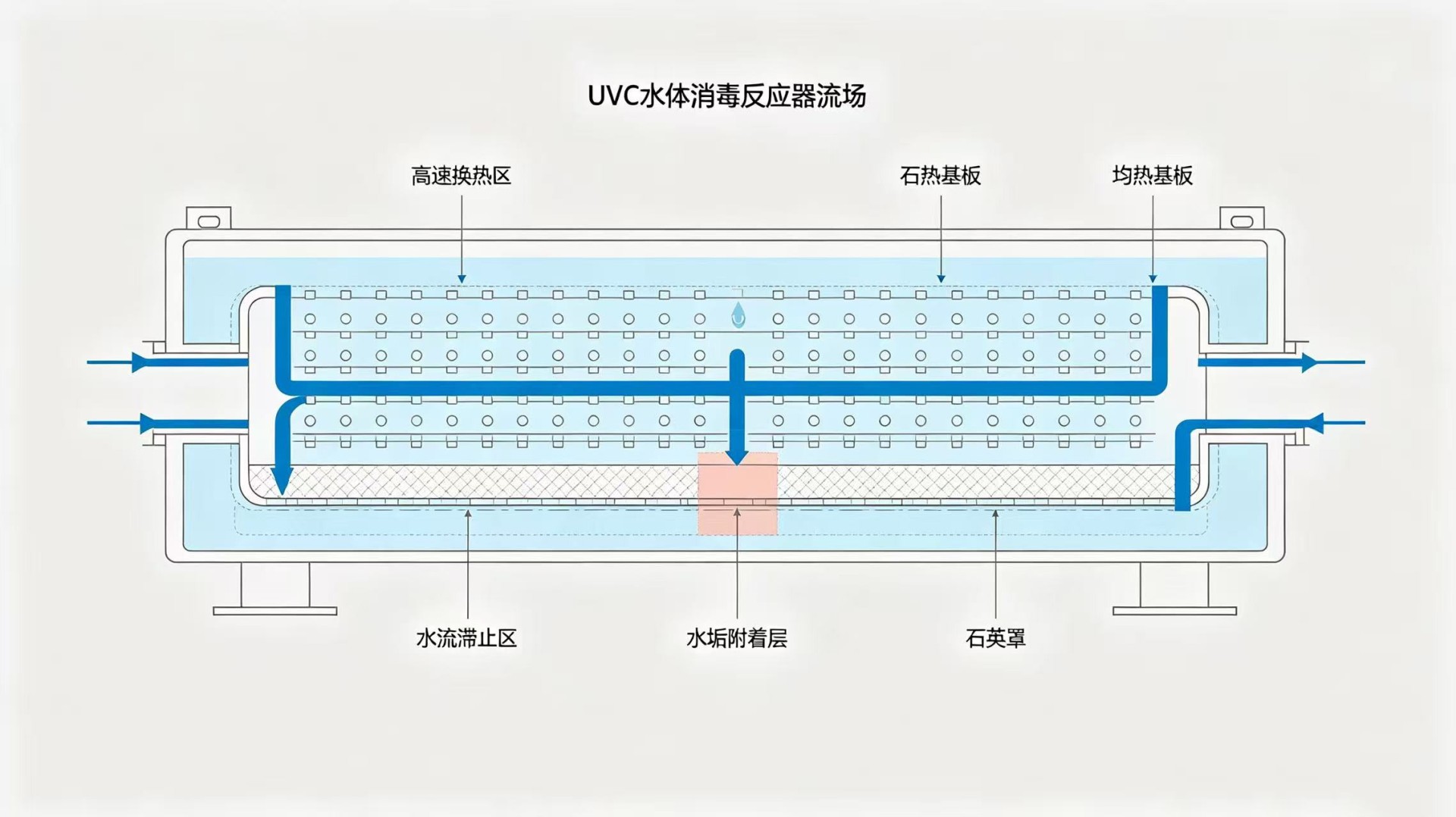

首先是流场不均。反应器腔体内部容易出现流速滞止区、涡流区。

滞止区域水体不流动，换热能力极差，附着在散热表面的热量无法被带走，

局部持续高温；高速区换热充足，灯珠温度偏低。同一套阵列，

不同位置换热条件差异巨大，结温一致性无从保障。

其次是水垢、微生物膜的长期影响。

市政水、地表水、养殖循环水含有钙镁离子、悬浮物，

长期运行会在散热面、透光石英罩表面结垢。水垢导热系数很低，

相当于给散热面裹上隔热层，热阻持续升高，结温慢慢爬升。

这种劣化是缓慢发生的，初期测试正常，运行几周之后消毒效果逐步衰减，很难提前预判。

还有冷热冲击问题。进水温度波动范围大，冬季低温进水、夏季高温进水，

叠加设备间歇启停。温度反复变化会带来热胀冷缩，影响支架、焊盘、密封结构可靠性；

频繁温度波动也会加速UVC芯片光衰，缩短阵列整体使用寿命。单纯依靠水冷，

必须配套流场仿真、导流结构、定期防垢维护方案，不能把水体冷却当成万能方案。

四、驱动与BIN匹配难点：温度漂移下，静态分光方案不再适用

大部分工厂分光分选，都是在恒温25℃探针台条件下完成，按照常温Po、VF、λp划分BIN。

这套静态BIN，只适合单颗、恒温使用场景。放到阵列高温工况，这套分选标准会失效。

阵列工作时每一颗灯珠结温不一样，VF、光功率同步偏移。常温下匹配良好的同BIN灯珠，

升温之后参数拉开差距。并联支路电流重新分配，出现偏流问题。

部分方案商尝试选用超窄BIN灯珠来规避，但是只靠窄BIN治标不治本：

窄BIN会拉高采购成本、降低良率，并且无法抵消工作温度不一致带来的参数分化。

驱动方案选型同样需要匹配结温特性。恒流驱动是UVC LED主流方案，但阵列多串设计时，

要预留电压裕量，应对VF随温度变化；同时增加逐路电流监测、过温保护机制。

很多低成本方案采用简单恒压驱动，对VF漂移极其敏感，

结温波动就会带来电流剧烈波动，是阵列早期损坏的高发原因。

高阶设计思路，是放弃“常温静态BIN匹配”，转向工作温度区间下的动态BIN筛选，

在模拟工况温度下做二次分选，

保证阵列在实际工作温度区间内参数一致性，对供应链测试能力提出更高要求。

五、工程落地可行方案：多维度协同抑制结温漂移风险

想要控制阵列结温漂移，需要热仿真、结构、光学、驱动、工艺协同设计，而不是单点优化。

第一阶段，前期仿真先行。使用热仿真+流体仿真耦合模拟，提前预判阵列温度分布、流场分布。

优化灯珠排布密度，区分中心区和边缘区热源布局；

增加导流筋、分流结构，消除腔体内部滞止区，保证每一颗灯珠对应的换热介质流速均匀。

针对高热区域，局部降低灯珠排布密度，或者加厚散热基底、增加独立导热通道，主动抹平热岛。

第二阶段，强化均热结构设计。阵列共用基板优先选用高导热铝基板、铜基板，

增加均热层，把局部热量快速摊开，缩小阵列内部温差。合理设计密封结构，

隔离电路区域与水体，避免漏电腐蚀；石英玻璃和灯珠之间预留合理间隙，兼顾透光和换热。

有条件的大功率阵列，可以增加独立辅助水冷流道，而不是仅仅依靠主水流顺带冷却。

第三阶段，配套温度感知与闭环保护。在阵列热岛关键位置布置NTC温度传感器，

实时采集基板温度，联动驱动板做降功率保护。当温度超过阈值，自动降低输出功率，

抑制结温进一步升高，避免热失控；同时设置告警信号，

提醒运维人员排查水垢堵塞、水流异常故障。

保护逻辑不能简单一刀切停机，兼顾消毒稳定性和器件安全。

第四阶段，建立老化验证标准。样机测试不能只做短时间常温测试，

必须做高低温循环、长时间连续老化、变流量工况测试，

模拟真实使用数月后的结温漂移情况。

检测老化前后阵列辐照均匀度、波长、功率变化，

验证整套阵列方案的稳定性，而不是只看初始指标。

六、行业趋势总结：从单颗器件选型，转向系统级热设计能力竞争

UVC LED水处理行业已经跨过“能不能点亮、能不能杀菌”的初级阶段，

进入稳定性、长期可靠性比拼的阶段。结温漂移引发的一系列隐性问题，

已经成为区分优质方案和普通方案的分水岭。

过去很多设备厂商重心放在灯珠参数比价，优先看单颗光功率、单价；

现在头部方案商已经建立仿真+工况测试体系，

把阵列热耦合、均温设计、流场优化作为核心技术壁垒。

灯珠厂商也在针对性优化支架结构、热阻指标，

推出适配阵列水冷场景的低热阻封装版本，配合下游控制结温漂移风险。

长远来看，单纯依靠灯珠端工艺进步不足以解决阵列热耦合难题。

未来稳定可靠的UV水体消毒设备，一定是光学、热学、流体、驱动一体化协同设计的产物。

对于从业者而言，建立“阵列是一个耦合系统”的认知，重视结温漂移风险，

把温度一致性指标纳入方案验收标准，才能减少项目返工、降低售后故障率，

真正发挥UVC LED无汞、快速启停、灵活可控的技术优势。
