【行业动态】

随着UVC LED在净水、水产循环水、中水回用、瓶装水消杀等场景加速落地，

大量设备厂商、工程客户的关注点，已经从“能不能达到初始杀菌效果”转向长期运行一致性。

在一线项目对接中，灯珠功率离散度偏高、长期稳定性不足成为被反复提及的共性痛点。

很多项目样机验收合格，批量交付投入运行一段时间后，

出现反应器内紫外剂量不均衡、消毒效果衰减参差不齐、批次设备性能差异大等问题。

不同于实验室小样测试，水处理工况复杂多变：水流冲击、结垢、温度波动、持续通电、

潮湿密闭环境，都会放大灯珠本身参数离散带来的负面影响。功率离散不是单一环节问题，

它贯穿外延生长、CP测试分光、封装、阵列匹配、系统散热全链路；

而长期稳定性，则关联芯片缺陷管控、封装材料耐紫外老化、热管理、驱动匹配等多个维度。

如何降低功率离散、守住长期稳定底线，

已经成为灯珠供应商与方案商打造差异化竞争力的核心抓手。

一、痛点溯源：什么是功率离散，为什么水处理场景对它格外敏感

功率离散，简单来说就是同一批次、同一标称BIN的UVC LED灯珠，

在相同测试条件下输出光功率存在明显偏差。

哪怕是标注同波长、同功率区间的产品，实测光功率高低不一。

在普通照明场景，小幅功率差异影响有限，但水处理消毒是剂量驱动型应用，

灭活效果严格依赖紫外累积剂量，离散问题会直接冲击消毒可靠性。

从客户反馈来看，功率离散分为两类。

第一类是出厂静态离散：

25℃标准CP测试下，分光管控不严，同BIN内功率跨度大。

工程师按照标称总功率去设计反应器腔体、停留时间、灯珠排布，

实际装机后一部分灯珠出力偏高、一部分出力不足，腔体内部辐照分布偏离设计模型，

形成消毒盲区。

第二类是动态工况离散：

灯珠在升温、持续点亮之后，光功率衰减速率不一致。

初始测试差异很小，经过几百上千小时老化，

个体衰减速度拉开差距，阵列内部功率分化持续扩大。

水处理场景的特殊性进一步放大风险。多数消毒反应器为密闭腔体，

一旦装配完成，很难单独更换单颗灯珠；系统是整体验证，只要局部灯珠功率跌落超标，

整套设备的出水微生物指标就存在不达标的风险。

水产养殖、中水回用这类项目还要长期连续运行，客户不接受阶段性效果波动；

而饮用水设备关系用水安全，对参数一致性的要求更加严苛。

很多客户坦言，比起单颗灯珠最高光功率，他们更看重一批灯珠“齐不齐、衰得匀不匀”。

二、上游根源：外延与晶圆工艺，决定功率离散的基底水平

功率离散的源头，产生在MOCVD外延阶段，也是最难修正的一环。

UVC属于AlGaN材料体系，铝组分越高，外延生长难度越大，晶圆片内均匀度控制难度远高于UVA芯片。

在一片晶圆上，载盘温度场、气流分布、前驱体浓度很难做到绝对均匀。

晶圆中心、边缘区域量子阱厚度、Al组分、缺陷密度天然存在梯度，

直接造成片内波长、辐射功率的分布差异。如果外延工艺管控不足，

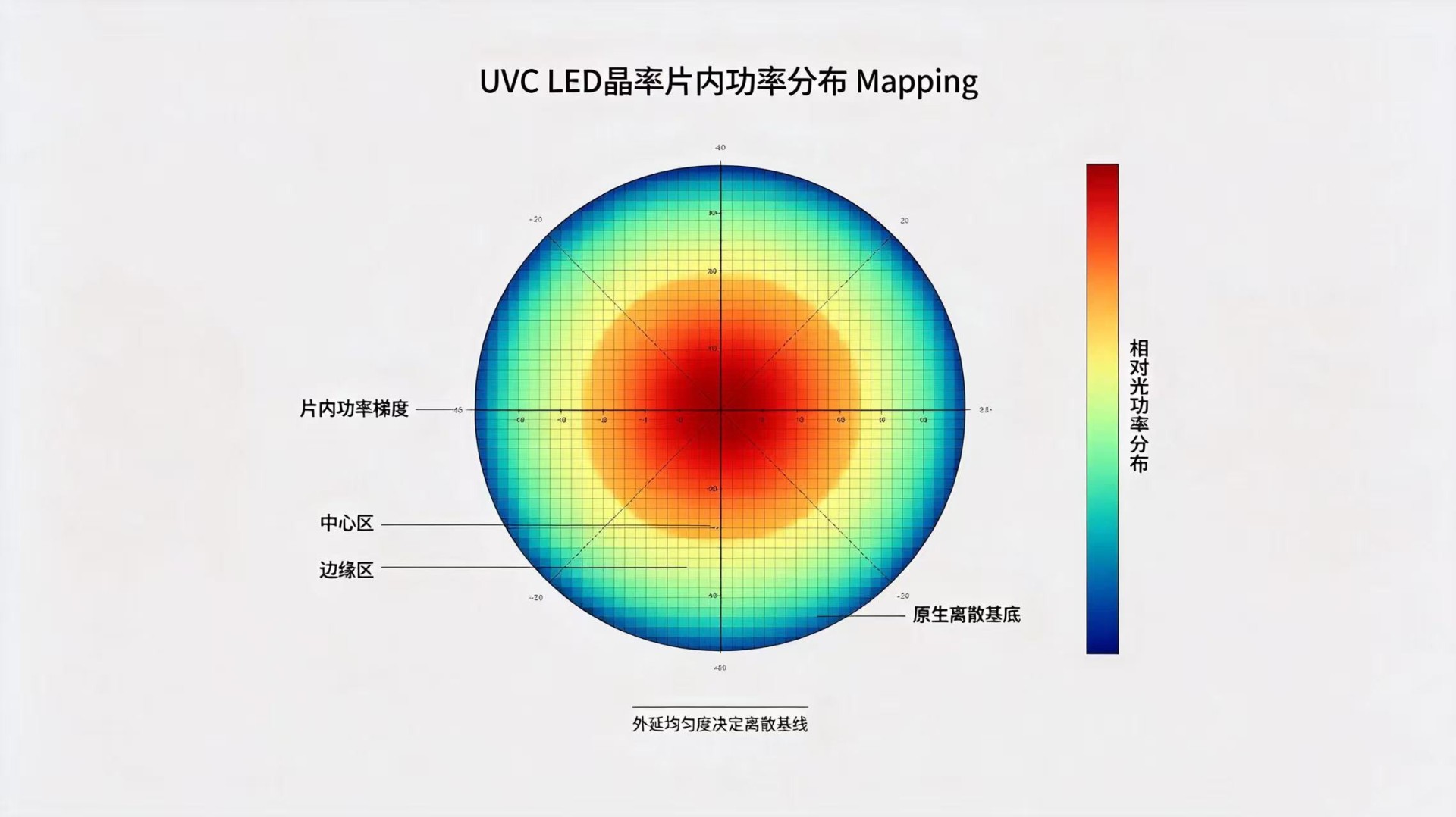

晶圆Mapping二维分布图上会出现明显的高低功率分区，

后续仅靠芯片分选只能筛掉一部分不良品，无法消除原生的离散基底。

很多供应商依靠放宽分光BIN窗口来提升良率、降低成本，这是行业里普遍存在的取舍。

宽BIN出货，短期交付压力小、单价更低，

但交付到客户手上，功率离散问题直接转移给下游设备厂。

部分客户踩坑后才意识到：只看规格书典型值没有意义，

必须确认供应商提供片内Mapping数据、BIN区间范围、同BIN最大最小功率比值。

同时，芯片缺陷密度也埋下稳定性隐患。位错、漏电缺陷高的芯片，

初始光功率看起来正常，但老化过程中缺陷会持续扩展，光衰速度明显更快。

这就会出现同批次灯珠“有的衰减慢、有的快速掉功率”，

也就是动态离散，这类问题无法通过常温一次分光识别出来。

三、分选与封装环节：分光BIN管控、封装一致性是第二道关口

外延带来的原生离散，依靠精细化分光分选做收敛，但分选规则不合理，会让管控效果大打折扣。

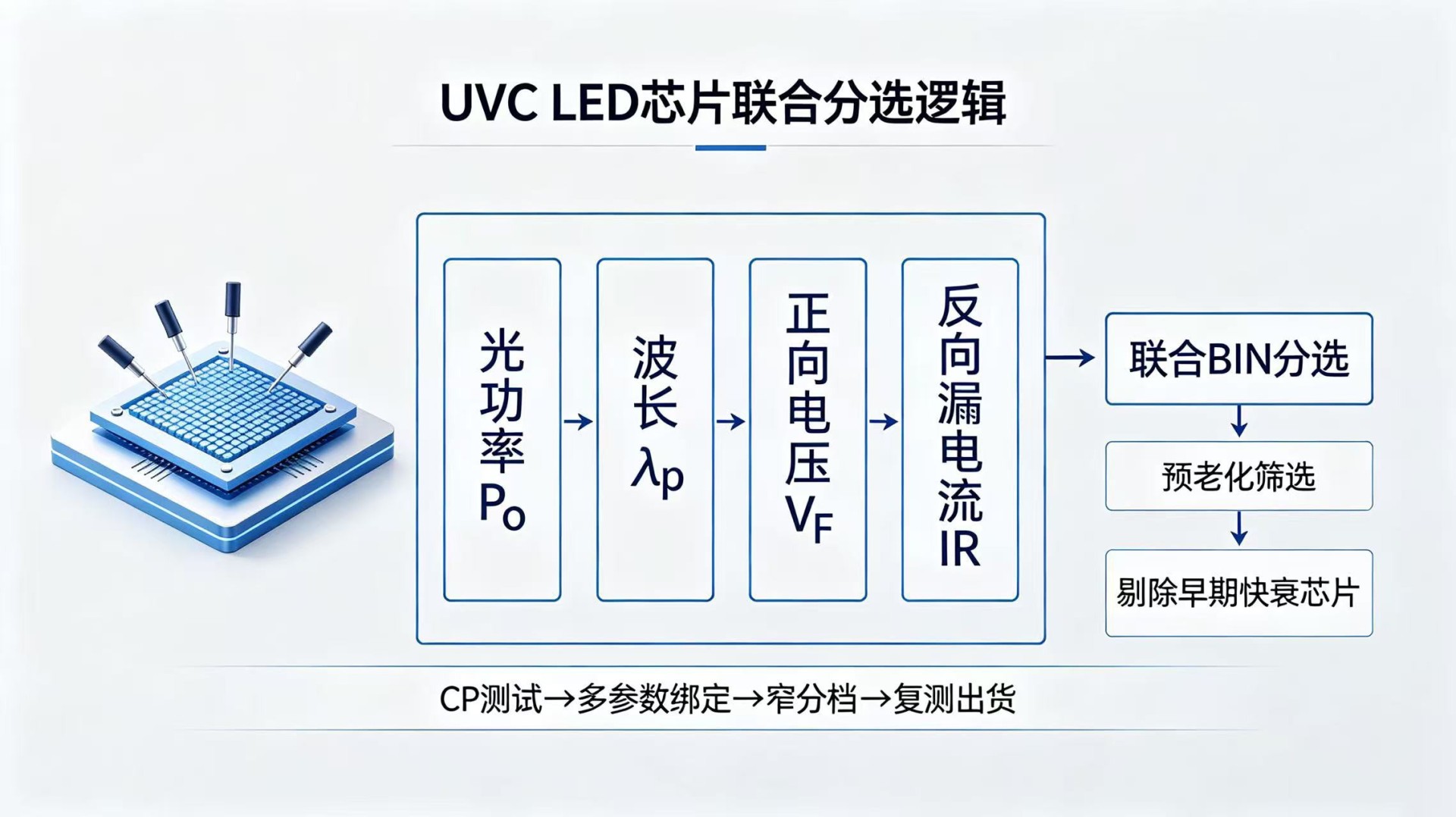

当前行业主流分光在25℃恒温、固定电流下做CP裸片测试，

采集光功率、波长、VF、反向漏电流。痛点在于，不少厂商只做粗分档，

功率区间设置很宽；还有的只按功率分BIN，不做波长、VF联动绑定分选。

前文提到过，UVC阵列非常忌讳混BIN搭配。如果只单独分功率，

内部混杂不同波长、不同VF的芯片，组装成串并联阵列之后，

温度变化会引发电流分配偏移，进一步加剧功率不均。

正确的逻辑是：同一波长BIN内部，再做窄功率BIN、窄VF分档，而不是单一维度分选。

封装环节同样会新增离散变量。支架的热阻一致性、固晶胶点大小、焊线质量、

石英窗口贴合、封装树脂/密封材料的批次差异，都会影响最终出光功率。

比如固晶偏位、石英胶层厚薄不均，会造成出光耦合效率差异；

封装胶在UVC长期照射下老化发黄，不同样品老化速率不一致，

长期使用后功率分化加剧。UVC光子能量高，普通有机材料很容易被紫外降解，

封装材料耐辐照稳定性，直接决定整批灯珠长期表现是否统一。

封装完成后的成品测试环节也容易简化处理。

部分工厂CP裸片分好BIN之后，封装完不再复测光功率，直接出货，

忽略封装工序引入的新增偏差，最终交付成品的离散度超出客户预期。

四、系统侧痛点：阵列设计、热环境会放大离散与稳定性差异

很多客户以为，离散是灯珠厂单方面的问题，

实际上阵列热耦合、散热不均，会把原本可控的离散进一步放大。

当多颗灯珠密集排布组成消毒阵列，各灯珠结温不一致。

结温高的灯珠光功率下降更多、衰减更快；

结温低的工况更优，衰减缓慢。原本出厂差异不大的一批灯珠，

在不均匀的热场中长期工作，功率差距越拉越大。

驱动方案也是重要变量。恒压驱动对VF漂移十分敏感，

一旦灯珠参数随老化发生变化，支路电流重新分配，功率失衡会快速恶化；

即便是恒流方案，如果没有预留足够电压裕量、缺少过温保护，也会加速劣化。

水体工况变量不可忽视。水垢、生物膜附着在石英表面，透光率逐步下降。

不同位置水流速度不一样，结垢速度不一样，灯珠的有效出光衰减节奏不同。

这种来自外部的衰减叠加灯珠本身功率离散，

最后表现为整套设备消毒效果持续跑偏。

不少客户反馈，新设备验收没问题，运行两三个月指标波动变大，正是多重因素叠加的结果。

五、供需协同：一套可落地的管控方案，平衡离散度与长期稳定性

想要改善功率离散、提升长期稳定性，需要灯珠厂、方案客户协同建立标准，而不是单方面要求某一端。

对上游灯珠供应商而言，首先要优化外延工艺，稳定晶圆片内均匀度

，输出Mapping数据，从源头压缩离散基数；其次推行窄BIN联合分选规则，

波长、功率、VF绑定分档，严控同BIN功率上下限比值；增加老化筛选，

设置预老化（Burn-in）剔除早期快衰芯片，把动态离散风险前置过滤；

封装端统一材料体系，选用耐UVC老化封装物料，严控固晶、封胶、石英耦合工艺，封装后加成品复测。

对水处理设备客户来说，选型阶段不要只比价和标称功率，

要索要BIN表、长期老化报告、晶圆均匀度数据；阵列设计阶段预留剂量冗余，

不要卡着最低消毒剂量做极限设计；优化热仿真，降低阵列内部温差，

减少热耦合带来的二次离散；优先采用独立恒流支路驱动，配套温度监测保护；

在结构上预留防垢、冲洗维护方案，减缓石英透光衰减。

有条件的项目，可以按批次抽样做长时间老化验证，

在模拟实际水温、电流工况下，持续记录功率变化，

评估批次一致性，而不是仅依靠常温短时间测试验收。

六、行业发展趋势：客户需求倒逼行业从“拼峰值功率”转向“拼一致性”

早期UVC LED推广阶段，市场竞争焦点是单颗灯珠能做多高功率，各家比拼峰值参数。

而当下水处理终端客户经过大量项目试错，

需求已经发生明显转变：

比起亮眼的单点参数，稳定、一致、可预测的长期性能价值更高。

头部灯珠厂商已经跟进这个趋势，推出面向水处理专用的窄BIN稳定系列产品，

配套提供完整的BIN管控报告、老化曲线、晶圆均匀度报告；

部分方案商也开始建立入库抽检机制，对来料功率离散度做入厂复检，

把参数管控关口前移。同时材料端也在持续迭代，

高耐紫外封装玻璃、无机粘接材料逐步替代传统有机胶，降低长期老化带来的衰减离散。

当然，高一致性产品对应的良率成本更高，窄BIN、预老化筛选会抬升灯珠采购价。

行业正在形成共识：离散度和稳定性是有成本的，客户需要根据项目等级选型，

饮用水、医疗纯水等高要求场景优先窄BIN稳定款；

普通循环水项目，可以在风险可控前提下选择常规版本，建立分级选型体系。

七、总结：离散是系统问题，稳定是长期竞争力

总而言之，UV LED灯珠功率离散不是某一道工序的单独缺陷，是外延均匀度、

芯片分选、封装工艺、热环境、驱动、工况条件共同作用的结果；

长期稳定性，则考验材料耐紫外能力、芯片缺陷控制与系统防护设计。

对于水处理行业而言，UVC LED替代汞灯已经进入深水区。

短期杀菌效果只是入场券，批次一致性、上千小时运行后的稳定表现，

才是客户持续复购、减少售后纠纷的关键。

未来，能够给客户提供可量化的离散指标、可复现的老化数据、配套阵列应用指导的供应商，

才能在水处理UVC赛道建立持续优势。

设备厂商也需要建立系统思维，把功率离散、长期稳定性指标纳入项目前期评估，

规避批量交付后的水质风险。
