同波长UV LED芯片,光功率离散度怎么管控?

2026-10-28 14:37:10
7 admin

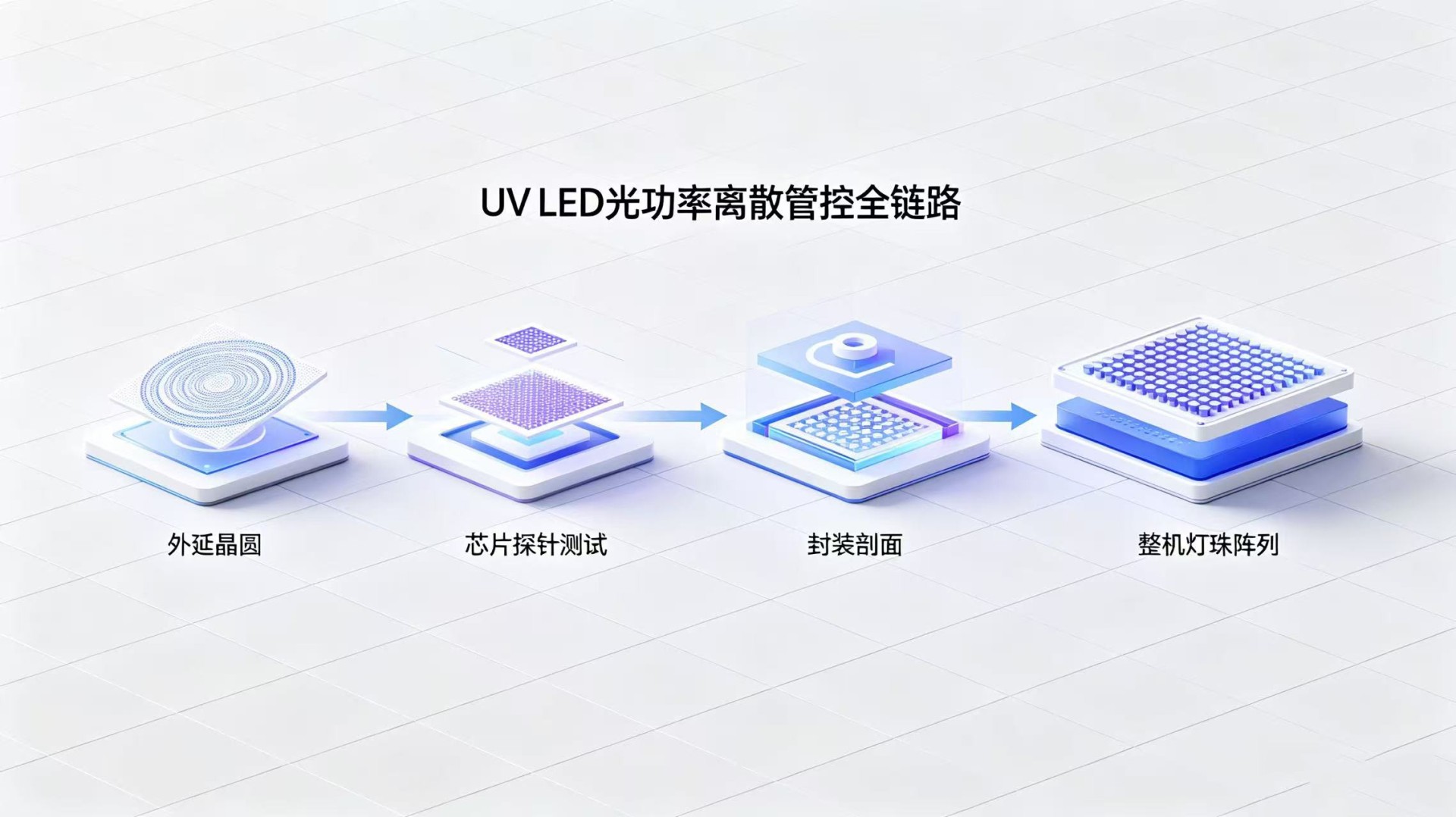

(从外延→芯片测试→封装→整机补偿全链路)

核心逻辑:离散根源是晶圆面内外延不均匀;优先前端工艺收敛,

再靠芯片级精密分光BIN,后端热/电/光学做补偿;

只靠后端分选成本高,只靠工艺不做分选无法满足窄功率窗口。


一、源头:外延与晶圆工艺管控(最关键,决定离散基底)

    同波长下功率离散本质是量子阱均匀度、掺杂、厚度、缺陷密度在晶圆中心到边缘的梯度。

1. MOCVD外延:

· 优化载盘温度场、气流,降低片内波长&辐射功率梯度;

监控片内Mapping(波长、光功率、VF二维分布),淘汰边缘梯度过大的晶圆。

· 管控Al组分均匀性(UVC尤其敏感)、阱层厚度均匀性,减少内量子效率IQE面内差异。

· 固定外延批次,减少换源、换片盘带来的批次漂移;每片出Mapping报告,做CPK监控。

2. 芯片制造(光刻、刻蚀、ITO/NiAu、钝化):

· 刻蚀深度均匀:侧壁粗糙度影响出光提取效率,同片不同位置提取效率差异直接转化为功率离散。

· 电极/ITO薄膜厚度均匀:降低串联电阻Rs离散,Rs不一致会在相同IF下造成结温差异、功率偏差。

· 划片、裂片:减少芯片边缘崩边、应力损伤,崩边芯片出光下降,形成异常低值点。

目标:外延+芯片工艺把同晶圆原始光功率标准差压到最小,否则后续分选良率很低。

二、芯片级测试与精密分光BIN(芯片裸片阶段,不是封装后)

              UV芯片必须裸片探针台CP测试,

    在固定IF、固定结温Tj条件下测辐射功率Po、波长λ、VF,不能室温浮动测试。


1. 测试条件锁死:恒温载台,固定电流IF,积分球/UV光电探测器校准。

UV对温度非常敏感:Tj升高,Po下降,波长红移;测试温度不稳会把测试误差当成真实功率离散。

2. 多参数联合BIN(同波长窗口内再切功率窄档)

· 先锁波长BIN(例如±1nm/±2nm),

只在同一个波长BIN内部再细分光功率BIN,避免波长混进功率误差。

· 功率BIN窗口按需收紧:常规±10%;固化/曝光等高要求做到**±3%~±5%**;

BIN越窄,芯片良率越低,成本越高。

· 同时绑定VF分选:VF离散大,同样恒流下结温不一致,

工作后功率会二次发散,VF也要限定窗口。

3. 坏点筛除:CP同步筛漏电、短路、反向漏电流大、低功率异常点;

可加短时间电老化(burn-in)筛早期漂移芯片,剔除“上电后功率漂移”的隐性不良。

4. 物料管理:不同BIN分Waffle/Gel-Pack,严禁混BIN、混晶圆出货;

MES绑定晶圆号、BIN码、Mapping溯源。很多离散问题实际是供应商混BIN。

重点:裸片分光比封装后分光更划算;

封装焊线、固晶、透镜还会引入额外离散,芯片BIN只是基础。

三、封装段管控(防止封装放大原有离散)

    即使芯片BIN很窄,封装工艺也会再次拉大功率差异:

1. 固晶:固晶胶厚度、空洞率控制(空洞会导致热阻不一致→结温差→功率漂移);

固晶偏移、芯片倾斜改变出光耦合效率。Flip-chip方案热阻均匀性优于正装。

2. 焊线:金线/铜丝拱高、拉力一致性,减少VF与热阻波动。

3. 光学界面:UV封装胶/窗口片厚度、均匀性、反射率;

UVC尤其要注意材料吸收差异,窗口片厚度不一致会带来功率衰减差异。

4. 封装后二次分光:高要求场景,封装成品在标准Tj下复测辐射功率,

做二次BIN,把封装引入的离散再切掉一档。

四、整机端:热、电、光学补偿(用来抑制工作态离散)

   芯片静态BIN一致,不等于整机工作状态一致,结温是UV功率最大扰动项:

1. 热场均一化:基板热阻设计、导热路径,保证阵列中各芯片稳态Tj差异尽量小;

Tj差5~10℃就会带来明显UV功率差。

2. 恒流驱动精度:高精度恒流,电流误差控制≤±1%;

多通道阵列可做独立通道电流校准:对同BIN芯片,

通过电流微调补偿剩余功率偏差(动态光功率配平)。

3. 阵列光学仿真:芯片发散角、透镜耦合差异也会造成工作面辐照离散,

不等于芯片裸片功率离散;

光学匀光设计弥补角度差异。

4. 老化筛选:整机预老化(Burn-in),剔除早期漂移器件;

建立老化Po漂移分布,区分静态离散和长期漂移离散。

五、品质监控指标与规格建议

· 来料芯片:同波长BIN内,光功率分布看3σ/CPK,不要只看最大最小;高要求CPK≥1.33。

· 测试系统定期用UV标准光源校准积分球,消除测试设备漂移。

· 分层统计:片内离散、片间离散、批次间离散,定位离散是外延/CP/封装哪一段贡献。

六、常见坑

1. ❌ 波长和功率分开分选:看似波长一样,实际不同波长BIN混在一起,

UV探测器响应曲线会造成功率读数虚差。✅必须同波长BIN内做功率分选。

2. ❌ 测试不控结温:室温浮动测UV芯片,数据无意义。

3. ❌ 只看标称范围,不看分布:

同样±10%规格,一个是正态集中,一个是两头分布,上机表现差异巨大。

4. ❌ 芯片BIN很好,但封装混料、混晶圆,离散反弹。
