UVC-LED 又称深紫外LED，凭借体积小、开启速度快、功耗低等诸多优点，在紫外杀菌消毒市场开辟出新的应用场景，并形成了对UV汞灯的趋势性替代，一如十年前的白光LED。

从空气杀菌的空调、空净；水杀菌的水箱抑菌、直饮水、加湿器到表面杀菌的智能马桶、牙刷消毒等场景，深紫外UVC-LED开始展现出巨大的应用价值和潜力。

2018年起，国内外各深紫外UVC-LED原厂灯珠价格纷纷下调，并通过持续降价支持以拉动市场需求。

巨大市场机会的出现，也对解决方案供应商、灯珠封装厂提出了更高的要求：如何用好深紫外LED？这关乎以下三个问题的答案：

1、深紫外应用市场在哪里？

2、用什么规格的深紫外LED？

3、如何使用深紫外LED？

深紫外应用市场在哪里？

近期市场：加湿器、空气净化器、饮水机、制冰机、智能马桶、食物保鲜盒……

中期市场：商用空调、立式空调、奶瓶消毒器、智能垃圾桶、直饮水机……

远期市场：车载空调、挂机空调、冰箱……

用什么规格的深紫外LED？

如同白光应用厂家对光效、波长、光色的选型，深紫外UVC-LED选型对应用场景也具有依赖性。在进行方案设计时，甄别应用场景最关心的参数是关键。同样，封装厂在选择芯片参数时也要考虑到这些。

2.1 光功率

以当前市场上产品状况，可供选择的深紫外UVC-LED功率档从2 mW，10 mW到100 mW不等。在选择应使用的功率时优先考虑杀菌效果和杀菌时间。从部分检测数据已知，一颗出光角60°的3 mW UVC-LED在距离2 cm距离下，可在10秒内杀灭表面99.99%大肠杆菌。

因此，加湿器、制冰机、饮水机水箱抑菌、智能马桶等近似静态杀菌的场景，主流用法为采用一颗2~4 mW光功率档UVC-LED；空气净化器、空调等流动空气杀菌场景通常使用10 mW UVC-LED 2~3颗；直饮水机等动态水杀菌场景总功率至少应达到50~100 mW。 其方案成本可以根据总mW数粗略换算得出。

2.2 峰值波长

在选择UVC-LED峰值波长时，需要了解以下几个技术要点：

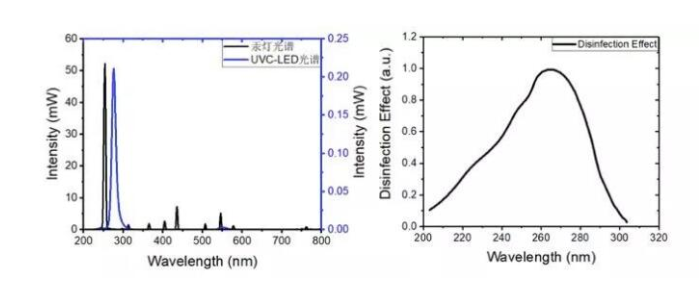

1、 最适合杀菌的波长是265 nm，而不是低压UV汞灯的特征波长254 nm。如图一（右）所示，波长介于240~290 nm之间的UVC紫外线都具有良好的杀菌效果；

2、 对于UVC-LED而言，杀菌效果同时取决于峰值波长和光功率大小。

例如270 nm比280 nm杀菌效果好30%；光功率高30%同样杀菌效果好30%。（因此可换算，2.6 mW 280 nm UVC-LED与2mW的270 nm UVC-LED杀菌效果是一样的）但考虑到各厂家峰值波长均值差异不大，实际上光功率才是衡量杀菌效率的最重要指标。

2.3 寿命

一如白光LED市场早期各大厂家的军备竞赛，深紫外LED的灯珠寿命也被作为其产品质量的重要标准。有了白光LED的经验教训，对于UVCLED寿命的选择，同样遵守适合的才是最好的标准。

甄别应用场景对寿命的实际需求，有利于降低方案成本，带来更多的市场机会。还是以市场上主流UVC-LED产品为例，宣称的寿命最高有15000小时，最低也有2000小时，但应用需要多长寿命的？如果我们仔细分析产品需求，会发现：

加湿器：0.8小时/天*30天/月*8个月/年*3年=576小时；

直饮水机：20分钟/天*30天/月*12个月/年*5年=600小时；

饮水机水箱：1小时/天*30天/月*12个月/年*3年=1080小时；

空调：2小时/天*30天/月*6个月/年*5年=1800小时（蒸发器和滤网杀菌方案）；

空气净化器：5小时/天*30天/月*12个月/年*3年=5400小时。

你还觉得10000小时的UVC-LED就是比5000小时的好吗？

仔细计算应用场景对灯珠提出的寿命要求，找到最匹配的灯珠和价格，相信无论从供应商还是客户角度都能将UVC-LED价值最大化。

2.4 出光角

深紫外LED的材料特性导致其芯片横向出光比例高于垂直出光。因而采用平面透镜封装的灯珠出光角通常在120~140°之间（大多数的厂家都是该出光角）。如果采用圆球透镜封装，则出光角在60~140°之间可调（目前仅被极少数供应商所掌握）。

实际上，无论选用多大出光角的UVC-LED，都可以通过设计足够多的灯珠来完全覆盖到你需要的杀菌空间。特别地，在对杀菌范围不敏感的场景，小的出光角可以使得光线更加集中，从而杀菌时间更短。

如何使用深紫外LED？

解决方案层面的问题实际上涉及很多细节，特别是具体到实际应用场景。以第一节中提到的“用在哪里？”的几个场景为例，简单来说，深紫外UVC-LED是这么用的：

3.1 静态表面杀菌

智能马桶、食物保鲜盒、智能垃圾桶：在合适的内腔侧面或顶部嵌入UVC-LED灯珠，使用紫外线直接对待杀菌物体进行杀菌消毒，杀菌时间根据照射距离、面积和杀菌效率要求进行初步换算。

3.2 近静态水杀菌

加湿器、饮水机水箱、制冰机：其特征在于水流量很小或者需要长期抑菌。通常在其水箱顶端或低端设置单颗UVC-LED杀菌模块，使紫外线照射到整个水体中，实现水的杀菌抑菌。

3.3 动态水杀菌

该类应用水流量通常在1~2L/min，不超过2L/min，需要在其管路中串联专门的UVC-LED杀菌组件，在组件内部完成流动水的即时杀菌消毒。

3.4 空气杀菌

空气净化器、各类空调。

海尔新款母婴空调中提到，2小时空气杀菌率90%的杀菌效果。问题是，生活在无菌环境中的婴儿免疫能力将会更差。这一事实已经得到了广泛的认可和科学的解释。完全杀灭空气中的细菌，并不是深紫外杀菌技术的使命所在。

没错，任何技术都不应该完全杀灭空气中的细菌，深紫外空气杀菌技术的切入点应该在容易导致空气污染的滤网、蒸发器 [2]。在长期使用中，灰尘、水汽在这些地方聚集，成为各类细菌、异味滋生的温床，也直接导致了生活环境中空气质量恶化。净化滤网、蒸发器，应该是深紫外LED技术关注的重点。

3.5 关于驱动方式

应使用恒流电路驱动深紫外UVC-LED。原因是：

1、 不同批次的深紫外LED工作电压通常有差异，在应用批量生产中，恒压驱动的模式将导致产品杀菌效果一致性差；

2、如果采用恒压驱动，工作过程中LED温度上升会导致LED电流变大，光功率变的不可控。采用恒流驱动则可避免这个问题。
